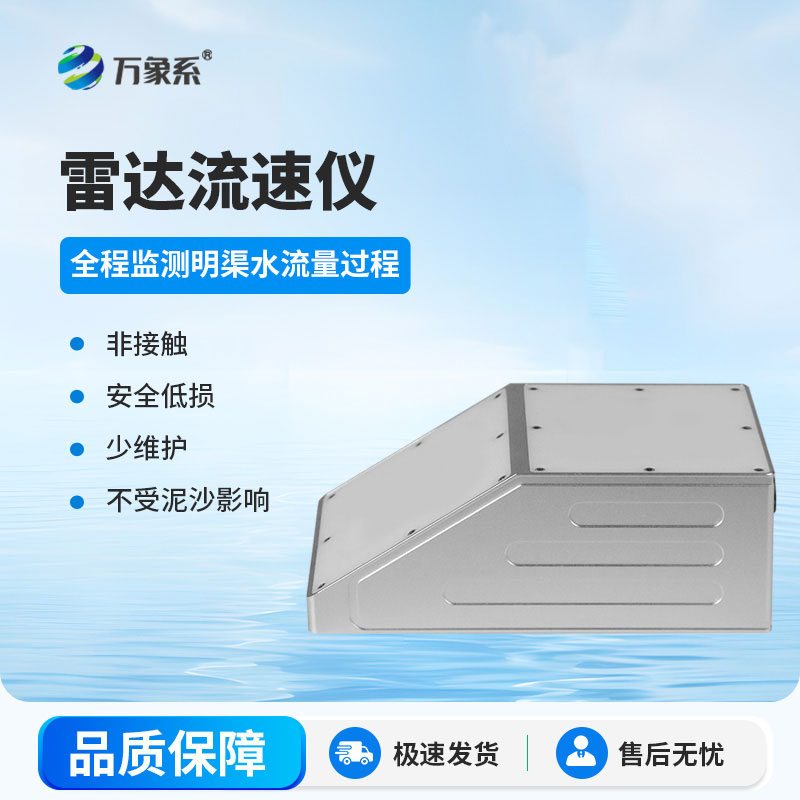

雷達流量計

【產品簡介】雷達流量計又稱明渠雷達流量計，明渠流量計，雷達流量計具有功耗低、體積小巧、可靠性高、操作簡單、維護方便等特點，可用于明渠、河道、灌區、地下排水管網、防汛預警等場合。

產品型號：WX-L3

產品價格：電議

產品品牌：萬象系

產品詳情

一、雷達流量計產品簡介

雷達流量計又稱明渠雷達流量計，明渠流量計，雷達流量計具有功耗低、體積小巧、可靠性高、操作簡單、維護方便等特點，可用于明渠、河道、灌區、地下排水管網、防汛預警等場合。

明渠流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水斷面平均流速，再結合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

二、技術參數

三、測量渠段的選擇

測量渠段的選擇與測量流量的準確性有直接的關系，為得到較好的測量結果，測量渠段應盡量滿足以下條件：

1.測驗渠段內無巨大塊石阻水,無巨大漩渦、亂流等現象。

2.測驗渠段宜順直、穩定、水流集中。

3.測驗渠段需硬化處理，測量斷面宜規整。

4.測驗渠段應保持順暢，防止漂浮物堆積。

四、安裝注意事項

1.安裝流量計時，水位計和流速計雷達不能有遮擋，否則會影響測量準確度。

2.流量計安裝時需盡量保證外殼上表面水平，且安裝在渠道中間位置。

3.流速計波束建議朝來水方向，如圖3-3所示，且與水流方向的水平角度為0度。

4.流速計只受動態目標影響，渠道做硬化處理沒有雜草或樹木時，即便波束照射到渠道兩側也不會對測流造成影響。
