一：閥井激光甲烷氣體監測儀應用場景

閥井激光甲烷氣體監測儀又稱可燃氣體監測儀，激光甲烷氣體監測儀，閥井激光甲烷氣體監測儀是一種用于檢測閥井內甲烷氣體濃度的設備，具有高精度、高可靠性等特點，主要用于城市管網、受限空間、污水管道、閥門井、化糞池等場所，也可應用于石油石化廠區、天然氣站、化工廠、電力井、通信井等需要監測甲烷泄露的場景。

可燃氣體監測報警儀用于檢測可燃氣體聚集，泄露超標報警的場合，主要檢測原理有：激光 TDLAS、紅外、催化燃燒等。先進的電路設計、成熟的內核算法處理。適用于城市管網，受限空間、污水管道、閥門井、化糞池等應用場合。

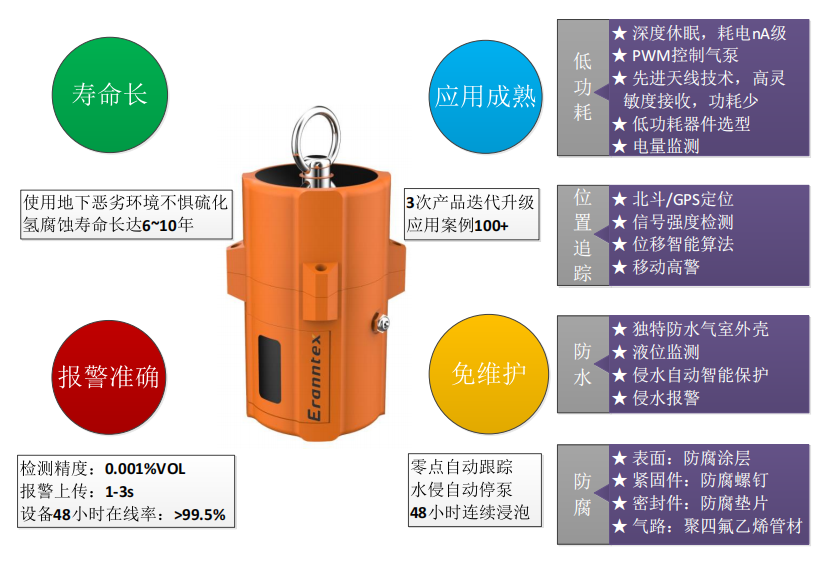

二、閥井激光甲烷氣體監測儀產品特點：

●防水、防塵、防爆、抗振、防腐，本安設計，抗靜電，抗電磁干擾

●防護級別 IP68

●超低功耗設計，電池供電，待機時間 5 年以上

●密閉式防水結構，完全避免水淹損壞儀器

●內置泵吸式測量（擴散式可選）

●數據存儲功能

●報警值可設，報警方式可選低報警、高報警、區間報警、加權平均值報警

●支持 GPRS/4G/NB-IOT/LoRa/藍牙等無線通訊

●支持液位傳感器，實現遇水智能切換，浸水報警

●支持 GPS/北斗定位，移動報警，傾斜報警、定位追蹤

●電量顯示

●支持泵堵塞檢測功能，實現智能切換，防止氣路堵塞

●高精度溫濕度測量（選配）

●支持同時檢測 1～6 種氣體，可定制其他功能，單位可選：PPM、mg/m3、Vol%、LEL%

●零點自動跟蹤，目標點多級校準

三、技術參數：

檢測氣體 ：可燃氣體，可選氧氣、有毒氣體、二氧化碳等，可擴展至 6 種氣體隨意組合

檢測范圍 ：0~100%LEL、20%、50%、100%Vol 可選，其他量程可訂制

分 辨 率 ：0.1%LEL，0.01%VOL

檢測原理 ：激光 TDLAS

檢測頻率 ：可設，標準狀態 30 分鐘檢測一次

允許誤差 ：≤±3%F.S （其他精度可定制）

線 性 度 ：≤±2%

重 復 性 ：≤±2%

不確定度 ：≤±2%

響應時間 ：T90≤20 秒

恢復時間 ：≤20 秒

工作環境 ：溫度：-20℃～+70℃，濕度：≤0～99%RH

溫濕度測量 ：選配：溫度-40℃~+70℃；濕度 0～100%RH

工作電源 ：大容量可充電 4.2V 聚合物鋰電池，可選 3.6V 鋰亞電池

檢測方式 ：內置泵吸式

通訊接口 ：GPRS/4G/NB-IOT/LoRa/藍牙等

通訊頻率 ：可設，數據正常時 24 小時上次一次，數據異常時，一分鐘一次

數據存儲 ：大容量數據存儲

防護等級 :IP68

防爆類型 :本質安全型

執行標準 :

GBT 3836.1—2021 《爆炸性氣體環境用電氣設備 通用要求》

GBT 3836.4—2021 《爆炸性氣體環境用電氣設備 本質安全型“i”》

GB T50493-2019 《石油化工可燃氣體和有毒氣體檢測報警設計標準》

GB 15322.1-2019 《可燃氣體探測器第 1 部分：工業及商業用途點型可燃氣體探測器》

外型尺寸 :外徑 180mm

重 量 :3 公斤（不同氣體組合，略有差異）

標準附件 :說明書、合格證、保修卡

其它功能 :支持液位檢測、泵堵塞檢測、防盜報警、移位報警、傾斜報警等功能

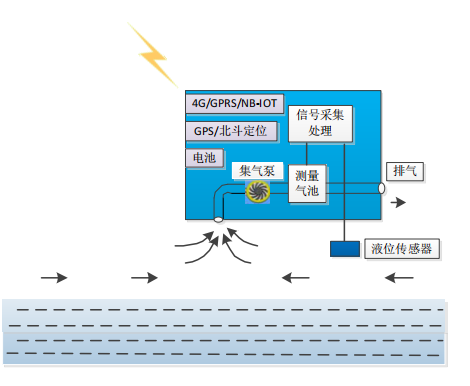

四、場景應用及監測原理

監測儀主要用于城市管網，受限空間、污水管道、閥門井、化糞池等場所，設備將傳感器數據及觸點信號等匯 集至主板，經處理和打包后數據通過 GPRS/4G/NB-IOT 無線模塊發往監控中心，當監測值出現異常時，監測裝置會立即上傳報警信息。

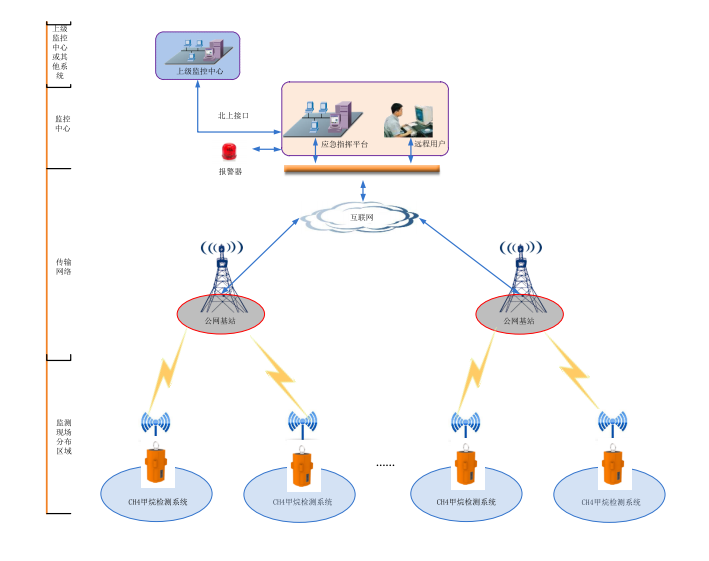

五、系統組網拓撲圖

系統由前端監測設備、傳輸網絡、后端應急管理平臺等組成，實現在線實時監測。用戶可使用移動終端，電腦查看監控中心數據。
